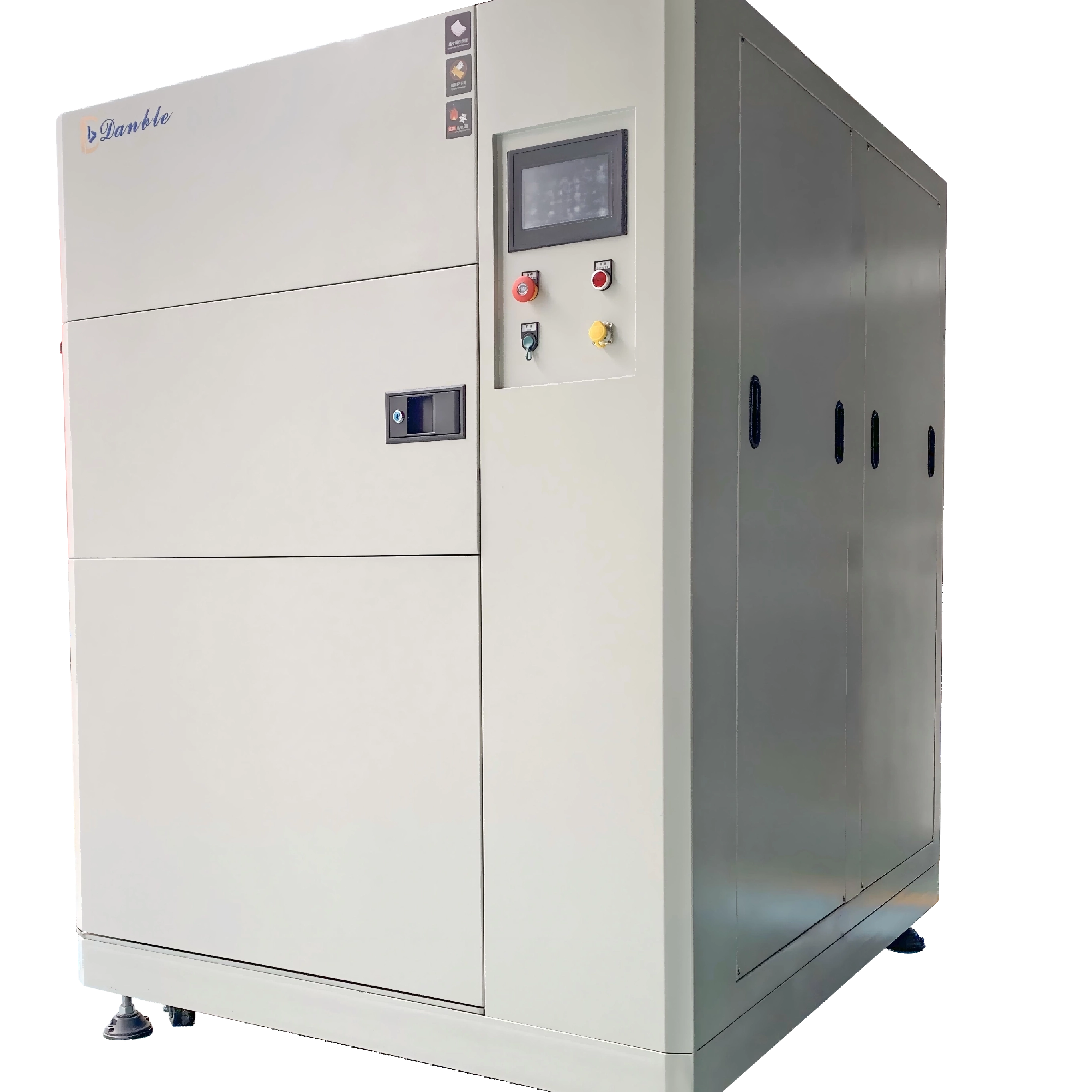

La camera per shock caldo e freddo a tre scatole viene utilizzata per testare la capacità della batteria. Simula principalmente ambienti con temperature diverse e osserva il cambiamento di capacità della batteria dopo aver subito uno shock caldo e freddo. I passaggi specifici sono i seguenti:
Preparazione prima del test
Selezione e pretrattamento della batteria: selezionare batterie dello stesso lotto, modello, specifica e stato di alimentazione simile come campioni di prova per garantire che non vi siano danni evidenti all'aspetto della batteria. Prima del test, eseguire le operazioni di ricarica standard secondo il manuale della batteria per caricare completamente la batteria.
Ispezione e impostazione dell'attrezzatura: verificare se i sistemi di refrigerazione, riscaldamento e controllo della camera per shock caldo e freddo a tre scatole funzionano normalmente. Impostare parametri quali alta temperatura, bassa temperatura e il numero di cicli e il tempo di conversione dello shock termico richiesti per il test. In generale, la temperatura alta può essere impostata a 50-60℃, la temperatura bassa a -20-30℃, il tempo di conversione è solitamente di 3-5 minuti a seconda delle prestazioni dell'apparecchiatura e il numero di cicli può essere impostato su 5-10 volte.
Collegare l'attrezzatura di prova: collegare correttamente la batteria completamente carica al tester di capacità della batteria ad alta precisione per garantire una connessione stabile ed evitare di influenzare i risultati del test a causa di uno scarso contatto.
Test di capacità iniziale: a temperatura ambiente (solitamente intorno a 25°C), utilizzare un tester di capacità della batteria per eseguire un test di capacità iniziale sulla batteria e registrare il valore della capacità della batteria in questo momento come dato di riferimento per il confronto successivo.
Prova di shock caldo e freddo
Shock ad alta temperatura: posizionare la batteria nella scatola ad alta temperatura della scatola per shock caldo e freddo a tre scatole, chiudere lo sportello della scatola, avviare l'apparecchiatura per aumentare la temperatura nella scatola al valore di alta temperatura impostato e mantenerla per un certo tempo, generalmente 2-4 ore, in modo che la batteria possa essere completamente stabilizzata nell'ambiente ad alta temperatura.
Conversione della temperatura: dopo aver raggiunto il tempo di mantenimento della temperatura elevata, trasferire rapidamente la batteria nella scatola a bassa temperatura (tramite il dispositivo di commutazione automatica dell'apparecchiatura o il trasferimento rapido manuale), assicurandosi che venga completata entro il tempo di conversione specificato, in modo che la batteria sia soggetta a shock da freddo. La temperatura nel box a bassa temperatura deve essere mantenuta al valore di bassa temperatura impostato e mantenuta per 2-4 ore.
Shock ciclico: in base ai passaggi precedenti, completare il numero impostato di cicli ad alta e bassa temperatura per far sì che la batteria subisca più shock caldi e freddi.
Nuovo test della capacità e registrazione dei dati: dopo aver completato tutti i cicli di shock a caldo e a freddo, attendere che la batteria si ripristini a temperatura ambiente per 1-2 ore per rendere la sua temperatura coerente con la temperatura ambiente. Utilizzare il tester della capacità della batteria per testare nuovamente la batteria e registrare il valore della capacità della batteria in questo momento. Confrontare la capacità iniziale e la capacità dopo lo shock caldo e freddo e calcolare il tasso di variazione della capacità. Tasso di variazione della capacità = (capacità iniziale - capacità dopo lo shock) / capacità iniziale × 100%.
Analisi e reporting dei dati: organizzare e analizzare i dati dei test per valutare la stabilità della capacità della batteria in condizioni di shock caldo e freddo. Scrivere un rapporto di test dettagliato basato sui risultati del test, incluso lo scopo del test, il metodo di test, i dati del test, le conclusioni dell'analisi, ecc., per fornire una base per la valutazione e il miglioramento delle prestazioni della batteria.
Durante l'intero processo di test, seguire rigorosamente le procedure operative per garantire l'accuratezza e la sicurezza del test. Allo stesso tempo, test ripetuti possono migliorare l’affidabilità dei dati.
