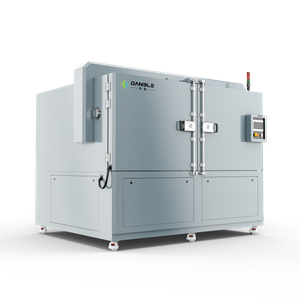

Ekologická komora zkušební stolice pro montáž dvou motorů

Environmental Chamber Test Bench Test Bench od společnosti Danble je navržena tak, aby poskytovala přesné a stabilní prostředí s teplotou a vlhkostí pro testování sestav elektrického pohonu (EDS) v nových energetických vozidlech.

Ideální pro testování výkonu a výdrže na zkušebních stolicích s jedním motorem, zkušebních stolicích pro montáž dvou motorů, zkušebních stolicích pro převodovky, zkušebních stolicích na dynamometru podvozku a zkušebních stolicích pro e-drive nápravy. Je kompatibilní s většinou běžných výrobců zkušebních stolic.

| Klíčové vlastnosti

• Široký teplotní rozsah: Pokrývá od -70 °C do +150 °C pro simulaci extrémních podmínek.

• Regulace vlhkosti: Nastavitelný rozsah od 10% do 98% RH.

• Rychlá změna teploty: Schopnost průměrné rychlosti změny teploty od 1 °C do 15 °C za minutu.

• Flexibilní konstrukční návrhy: Nabízí integrální, dělené a šikmo řezané struktury pro přizpůsobení různým laboratorním uspořádáním a usnadnění instalace.

• Vylepšená použitelnost: Funkce jako horní otvory pro zvedání, utěsněné nosné otvory a speciální mechanismy těsnění hřídele, které zabraňují tvorbě námrazy.

• Bezproblémová integrace: Podporuje více komunikačních rozhraní (RS485, LAN, CAN) pro propojení s nadřazeným počítačovým softwarem testovacích stolic.

• Vysoká nosnost: Navrženo pro zvládnutí značného tepelného zatížení od testovaných jednotek.

• Shoda: Splňuje příslušné průmyslové normy, jako jsou IEC 60068-2-78, IEC60068-2-30, IEC 60068-2-38 a GB/T 18488.2

|Aplikace

• EV Drive Motors : Výkon při studeném startu (-40°C), tepelná odolnost, mapování účinnosti.

• Průmyslové motory : Odolnost proti prachu/vlhkosti, zrychlené testy stárnutí.

• Mikromotory (drony, spotřebiče): Hodnocení životnosti za cyklických podmínek






| Návod k obsluze produktu

1. Bezpečnostní přípravky

• Ujistěte se, že je komora umístěna na rovném a stabilním povrchu.

• Při manipulaci se součástmi s vysokou teplotou používejte ochranné pomůcky (rukavice, brýle).

• Ověřte, zda elektrická připojení vyhovují místním bezpečnostním normám.

2. Instalace a nastavení

        Montáž motoru :

• K umístění motoru použijte posuvný systém vedený kolejnicí.

• Zajistěte hřídel motoru dodanou pojistnou objímkou.

Elektrické připojení :

• Připojte motor k napájecímu zdroji testovacího zařízení (380V/220V AC).

• Připojte snímače (teploty, krouticího momentu, vibrací) na svorky motoru.

Environmentální kalibrace :

• Nastavte počáteční teplotu (-40 °C až +150 °C) a vlhkost (10–98 % RH) pomocí panelu HMI.

• Před testováním proveďte 30minutový stabilizační cyklus.

3. Provedení testu

       Konfigurace základních parametrů :

• Cílová rychlost (např. 15 000 ot./min.).

• Pracovní cyklus (např. 30minutový nepřetržitý provoz).

• Přejděte do ovládacího rozhraní a zadejte:

• Povolte tepelné cyklování (je-li požadováno).

Sledování dat :

• Grafy v reálném čase zobrazují točivý moment, účinnost, teplotu a vibrace.

• K exportu souborů CSV/Excel použijte vestavěný logger.

Simulace zatížení :

• Aplikujte dynamické zatížení prostřednictvím modulu hydraulického pohonu (volitelné).

• Monitorujte prahové hodnoty tepelného úniku pomocí portu termovizní kamery.

4. Postupy po testu

• Postupně ochlazujte komoru na okolní teplotu (vyhněte se rychlému vypínání).

• Zkontrolujte, zda motor není fyzicky poškozen (např. opotřebení izolace, hluk ložisek).

• Vygenerujte zprávu o shodě pomocí integrovaného softwaru.

5. Tipy pro údržbu

• Čistěte interiér jednou týdně suchým hadříkem (vyhněte se abrazivním chemikáliím).

• Pohyblivé části (hřídele, kolejnice) promažte každých 500 provozních hodin.

• Kalibrujte senzory čtvrtletně pomocí sledovatelných standardů.

|Další poznámky

• Možnosti přizpůsobení: Modulární design umožňuje přidání vibračních stolů, solné mlhy nebo EMI komor.

• Bezpečnostní funkce: Tlačítka nouzového zastavení, alarmy přetížení a mechanické zámky.

• Podpora dodavatelů: Technické týmy pomáhají s nastavením, kalibrací a odstraňováním problémů.




Podrobné specifikace nebo případové studie naleznete v dokumentaci výrobce nebo kontaktujte prodejní týmy.
