환경 테스트는 현대 제품 개발에서 종종 중요한 병목 현상이 됩니다. 팀은 복잡한 구성 요소를 신속하게 검증해야 한다는 엄청난 압력에 직면해 있습니다. 부정확한 환경 시뮬레이션은 항상 잘못된 긍정으로 이어집니다. 이러한 심각한 오류는 규정 준수 실패와 재앙적인 제품 리콜을 유발합니다. 이러한 비용이 많이 드는 다운스트림 문제를 완전히 방지하려면 안정적인 테스트 환경이 필요합니다.
우리는 어떻게 항온항습 테스트 챔버는 진정한 열역학적 안정성을 달성합니다. 글로벌 채택을 주도하는 검증 가능한 산업 응용 프로그램을 이해하게 됩니다. 또한, 정확한 테스트 설정 및 조달 평가를 포괄하는 엄격한 프레임워크를 제공할 것입니다.
연구실 관리자, 품질 보증 엔지니어 및 조달 팀은 이 가이드의 실행 가능성이 매우 높다는 것을 알게 될 것입니다. 이는 고급 테스트 장비를 평가하는 데 필요한 기술적 명확성을 제공합니다. 엄격한 규정 준수 중심 프로그램에 필요한 복잡한 하드웨어 선택을 탐색하는 방법을 배우게 됩니다.
주요 시사점
정밀성은 엄격한 공간 균일성을 유지하기 위해 PID 컨트롤러, 기계적 냉각 및 증기/증기 주입 시스템의 동기화된 상호 작용에 의존합니다.
특히 샘플량, 기류 중단 및 실시간 열 부하와 관련된 적절한 테스트 설정은 챔버의 하드웨어만큼 테스트 유효성에 중요합니다.
조달 평가에서는 열 변동 여유와 센서 교정 표준을 평가하기 위해 기준 사양 이상을 살펴봐야 합니다.
엄격한 국제 표준(예: IEC, MIL-STD)을 준수하려면 문서화된 교정 및 추적 가능한 제어 논리가 필요합니다.

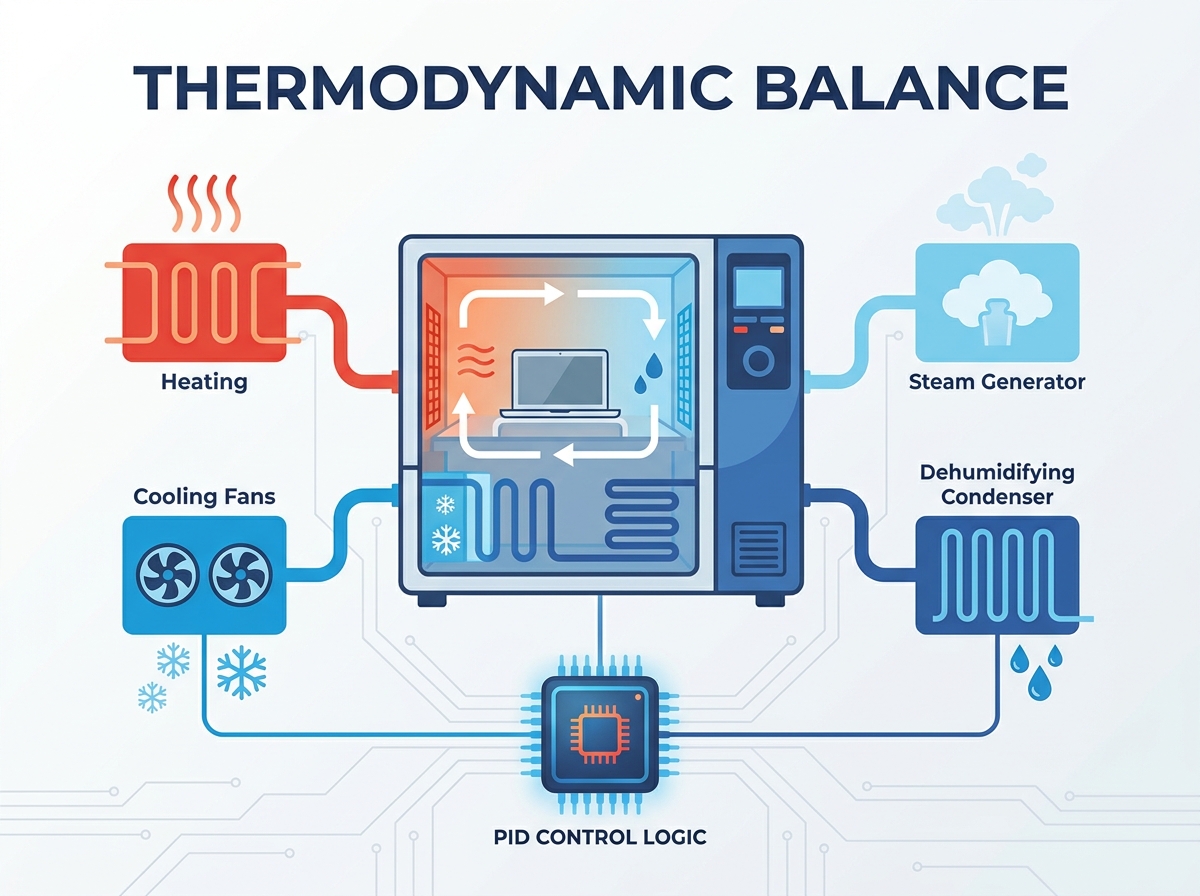

항온항습 테스트 챔버의 핵심 작동 원리
테스트 챔버는 고급 열역학적 생태계로 작동합니다. 난방, 냉방, 가습, 제습이 완벽하게 균형을 이루어야 합니다. 시스템은 이러한 힘을 동시에 명령합니다. 에이 항온항습 테스트 챔버는 지속적인 피드백 루프를 모니터링하여 정확한 설정점을 유지합니다.
온도 조절
냉각은 전적으로 기계적 압축 냉동 사이클에 의존합니다. 압축기는 기체 냉매를 빠르게 가압합니다. 그러면 응축기는 축적된 열을 방출합니다. 팽창 밸브는 압력을 즉시 낮춥니다. 증발기는 이후에 내부 챔버 대기로부터 열을 흡수합니다.
난방 시스템은 베어 니크롬선 히터를 사용합니다. 이러한 특정 요소는 매우 낮은 열 질량을 제공합니다. 빠른 열 반응 시간을 제공합니다. 무접점 릴레이는 이러한 기본 히터를 제어합니다. 초당 여러 번 정밀한 미세 조정을 실행합니다.
습도 조절
수분 제어에는 매우 복잡한 상 변화가 포함됩니다. 수분 추가는 일반적으로 전용 증기 발생기에 의존합니다. 일부 모델은 대신 초음파 분무기를 사용합니다. 증기 흡수에는 특정 전환 시간이 필요합니다. 챔버 대기는 유입된 증기를 완전히 안정화하고 흡수하는 데 충분한 시간이 필요합니다.
제습은 기계식 냉동 코일을 사용합니다. 이러한 활성 코일은 의도적인 콜드 스팟 역할을 합니다. 코일 온도는 현재 대기 이슬점 아래로 떨어집니다. 주변 수분이 공기 중에서 응축됩니다. 생성된 물은 작업 공간에서 안전하게 배출됩니다.
PID 컨트롤러의 역할
PID(비례-적분-미분) 컨트롤러는 전체 기계 프로세스를 제어합니다. PID 알고리즘은 위험한 온도 오버슈트를 방지합니다. 비례 제어는 현재 오류에 직접 반응합니다. 과거 누적에 대한 통합 통제 계정입니다. 미분 제어는 미래의 열 추세를 예측합니다. 그들은 원활하게 함께 일합니다. 이 고급 로직은 엄격한 테스트 표준에서 요구하는 엄격한 허용 오차를 보장합니다.
고위험 사용 및 업계 규정 준수 표준
다양한 산업 분야는 독특하고 까다로운 환경 문제에 직면해 있습니다. 제품은 엄격한 예상 수명을 견뎌야 합니다. 장비는 단순히 제품에 스트레스를 주는 것 이상의 역할을 합니다. 이는 엄격한 법적 요구 사항으로 작용합니다. 시장 진입 인증에는 문서화된 생존 가능성 증명이 필요합니다.
전자 및 반도체
전자 제품은 공격적인 ALT(가속 수명 테스트)를 거칩니다. 엔지니어들은 온도를 빠르게 순환시킵니다. 그들은 잠재적인 솔더 조인트 균열을 식별합니다. 열팽창 불일치로 인해 시간이 지남에 따라 이러한 특정 균열이 발생합니다. 팀은 또한 컨포멀 코팅 무결성을 평가합니다. 이들은 IEC 60068 표준을 엄격하게 준수하여 글로벌 규정 준수를 보장합니다.
제약 및 포장
의약품에는 장기간의 지속적인 안정성 테스트가 필요합니다. 팀은 엄격한 유통기한 주장을 검증해야 합니다. 이는 블리스터 팩을 꾸준하고 변하지 않는 습기에 노출시킵니다. 이들은 ICH Q1A 규제 지침을 따릅니다. 여기서 실패는 인간의 안전을 직접적으로 위협합니다.
자동차 및 항공우주
자동차 부문은 잔인한 주기 테스트를 요구합니다. 구성 요소는 극심한 환경 변화를 견뎌야 합니다. 엔진 제어 모듈은 매일 급격한 습도 상승에 직면합니다. 엔지니어는 MIL-STD-810 프로토콜을 따릅니다. 이러한 강렬한 테스트는 수십 년간의 혹독한 현장 사용을 시뮬레이션합니다.
표: 일반적인 업계 테스트 표준
산업 | 핵심 중점 분야 | 주요표준 | 기본 엔지니어링 과제 |
|---|---|---|---|
전자제품 | 솔더 신뢰성 | IEC 60068 | 열팽창 불일치 |
제약 | 유통기한 안정성 | ICH Q1A | 수분 침투 방지 |
자동차 | 후드 아래 시뮬레이션 | MIL-STD-810 | 급속한 순환 극단 |
테스트 설정 및 실행 모범 사례
테스트 실행은 하드웨어 품질만큼 중요합니다. 적절한 물리적 설정은 왜곡된 데이터를 방지합니다. 내부 변수를 주의 깊게 제어해야 합니다.
샘플 배치 및 챔버 부하 제약
1/3 규칙: 활성 테스트 샘플은 엄격한 공간 제한을 따라야 합니다. 내부 용적의 1/3 이상을 차지해서는 안 됩니다. 이 중요한 간격은 적절한 공기 흐름을 보장합니다. 모든 장치에 걸쳐 엄격한 공간적 균일성을 보장합니다.
방해 및 막힘: 평평한 표면을 공기 흐름과 평행하게 배치하지 마십시오. 단단한 블록은 공기 역학적 그림자를 만듭니다. 당황은 큰 물체 뒤에 정체된 데드존을 만듭니다. 특수 와이어 랙을 사용하여 제품을 올려야 합니다.
실시간 열 부하 관리
활하중을 관리하려면 세심한 열 계산이 필요합니다. 테스트 대상 능동 전자 장치(DUT)는 내부 열을 발생시킵니다. 운영자는 이 활하중을 지속적으로 보상해야 합니다. DUT 열 발생을 상쇄하려면 충분한 냉각 용량이 필요합니다. 전원 공급 장치가 500와트를 방출하는 경우 압축기는 이를 완전히 흡수해야 합니다.
센서 배치
센서 배치는 전반적인 테스트 유효성에 큰 영향을 미칩니다. 내장된 제어 센서에만 의존하면 상당한 위험이 따릅니다. 메인 제어 센서는 리턴 덕트 근처의 공기를 측정합니다. 실제 상품을 측정한 것이 아닙니다. 우리는 외부 PT100 열전대 부착을 강력히 권장합니다. DUT에 직접 배치합니다. 이러한 직접적인 접근 방식은 진정한 국지적 열 판독값을 제공합니다.
케이블 라우팅
케이블 라우팅에는 엄격한 운영 규율이 필요합니다. 액세스 포트를 통해 필요한 전원 케이블을 삽입할 수 있습니다. 항상 특수 실리콘 플러그를 사용하여 밀봉하십시오. 외부 응결을 방지하기 위해 열 차단 장치를 활용하십시오. 밀봉이 불량하면 대기 밀봉이 완전히 손상됩니다. 이는 습도 시스템을 과로하게 만듭니다.
깔때기 바닥 평가 기준: 챔버 지정
조달을 위해서는 심층적인 기술 사양을 평가해야 합니다. 마케팅 주장과 검증 가능한 열역학적 기능을 구별해야 합니다. 구매 결정을 내리기 전에 다음과 같은 구조화된 평가 기준을 따르십시오.
성능 대 사양 분석: 제어 변동과 공간 균일성을 구별합니다. 제어 변동은 하나의 센서에서 시간적 안정성을 측정합니다. 고품질 시스템으로 ±0.3°C 변동을 쉽게 달성할 수 있습니다. 공간 균일성은 전체 물리적 작업 공간의 변화를 측정합니다. 탁월한 균일성은 ±2.0°C 정도입니다.
하드웨어 품질 지표 식별: 인식 가능한 프리미엄 압축기 브랜드를 찾으십시오. 압축기는 시스템의 심장부 역할을 합니다. 내부 챔버 재료를 주의 깊게 평가하십시오. 제조업체는 일반적으로 SUS304 스테인레스 스틸을 사용합니다. 장기간의 습기 노출로 인한 심각한 부식을 방지합니다. 내부 오염도 방지해줍니다.
폼 팩터 정렬 확인: 운영 요구 사항에 맞게 물리적 폼 팩터를 정렬합니다. 벤치탑 및 리치인 모델은 모듈식 테스트에 완벽하게 적합합니다. 더 작은 인쇄 회로 기판을 효과적으로 처리합니다. 워크인 시스템은 배터리 팩과 같은 부피가 큰 어셈블리를 수용합니다. 대량으로 균일성을 유지하는 것은 매우 어려운 일입니다. 넓은 공간에는 맞춤형 덕트가 절대적으로 필요합니다.
강력한 데이터 로깅 및 내보내기 요구: 데이터 로깅에는 추적 가능하고 안전한 기록이 필요합니다. 감사 준수는 엄격한 소프트웨어 프로토콜에 따라 달라집니다. CFR 21 Part 11에서는 편집할 수 없는 전자 서명을 요구합니다. 매우 안전한 내보내기 형식이 필요합니다. PDF 또는 암호화된 CSV 파일은 변조로부터 데이터 무결성을 보호합니다.
구현 위험
환경 테스트 장비를 통합하려면 상당한 시설 준비가 필요합니다. 운영 종속성을 예상해야 합니다. 이러한 물리적 요구 사항을 무시하면 기계 성능과 수명이 심각하게 제한됩니다.
시설 요구 사항
설치에는 특정 시설 조정이 필요합니다. 전용 3상 전력 강하가 필요한 경우가 많습니다. 대용량 히터는 상당한 전기 전류량을 소비합니다. 바닥 하중 지지 한계는 중장비를 안전하게 지지해야 합니다. 워크인 장치의 무게는 수 톤입니다. 주변 실험실 온도 조절은 여전히 엄격하게 의무화되어 있습니다. 최적의 응축기 열 방출을 위해서는 실험실 온도를 23°C 근처로 유지해야 합니다.
수질 의존성
수질은 장기적인 성능에 큰 영향을 미칩니다. 탈염수 또는 역삼투(RO)수는 절대적으로 중요합니다. 물 전도도는 10 마이크로-지멘스 미만으로 유지되어야 합니다. 순수한 물은 딱딱한 스케일 축적을 방지합니다. 스케일은 습도 히터를 빠르게 파괴합니다. 순수한 물은 또한 위험한 광물 오염으로부터 민감한 습구 센서를 보호합니다.
냉매 단계적 폐지
구매하기 전에 냉매 전략을 현대화하세요. 규제 기관은 GWP가 높은 냉매를 지속적으로 단계적으로 폐지하고 있습니다. 최신 GWP가 낮은 대안만을 기반으로 시스템을 평가합니다. 이 사전 조치는 장기적인 서비스 가능성을 보장합니다. 향후 냉매 부족 및 규제 벌금으로부터 실험실을 보호합니다.
교정 빈도
필수 교정 빈도 요구 사항을 고려하세요. ISO 17025 인증 교정은 운영 유효성을 유지합니다. 이를 매년 또는 반기마다 예약해야 합니다. 인증받은 기술자는 온도 및 습도 프로브를 정확하게 교정해야 합니다. 엄격한 교정 문서는 엄격한 외부 감사자에 대한 지속적인 규정 준수를 입증합니다.
결론
테스트 챔버는 매우 정교한 열역학적 시스템으로 작동합니다. 이는 결코 단순한 실험실 기기가 아닙니다. 성공하려면 하드웨어 기능을 엄격한 규정 준수 표준에 맞춰야 합니다. 또한 엄격한 테스트 설정 프로토콜을 지속적으로 시행해야 합니다.
최대 DUT 크기를 신중하게 정의하십시오. 예상되는 가장 무거운 실시간 열 부하를 정확하게 계산하십시오. 견적을 요청하기 전에 가장 엄격한 테스트 표준을 확인하세요. 매우 정확한 테스트를 확보하기 위해 신중한 조치를 취하십시오.
맞춤형 크기 조정에 대해서는 숙련된 기술 영업 엔지니어에게 문의하세요. 이는 귀하의 정확한 요구에 맞게 열역학적 용량을 조정하는 데 도움이 될 것입니다. 테스트 병목 현상을 영구적으로 제거합니다. 귀하는 자신 있게 제품 개발 라이프사이클을 가속화할 수 있습니다.
FAQ
Q: 테스트에서 상대 습도(RH)와 절대 습도의 차이점은 무엇입니까?
A: 절대습도는 공기 중에 존재하는 수증기의 정확한 질량을 측정합니다. 상대습도(RH)는 특정 온도에서 공기가 보유할 수 있는 최대량에 대한 현재 증기 비율을 측정합니다. 에이 항온항습 테스트 챔버는 건구 온도와 활성 수분 주입을 동시에 지속적으로 조정하여 RH를 제어합니다.
Q: 도어를 연 후 챔버가 안정화되는 데 얼마나 걸리나요?
A: 안정화 시간은 주변 기후와 챔버 용량에 따라 달라집니다. 엄격한 온도 및 습도 설정값을 복구하는 데 일반적으로 10~30분이 소요됩니다. 도어를 열면 조절된 공기가 배출되고 즉시 주변 습기가 유입됩니다. 케이블 배선을 위해 도어를 약간 열어 두는 대신 항상 밀봉된 액세스 포트를 사용해야 합니다.
Q: 항온항습 테스트 챔버가 급속한 열충격을 수행할 수 있습니까?
A: 아니요. 정상 상태 및 순환 챔버는 온도를 점진적으로 높입니다. 단일 작업 공간을 사용하여 환경을 전환합니다. 열 충격 테스트에는 전용 이중 구역 또는 삼중 구역 챔버가 필요합니다. 이러한 특정 충격 챔버는 제품을 별개의 고온 영역과 저온 영역 사이에서 물리적으로 이동시켜 즉각적이고 격렬한 열 스트레스를 유발합니다.
Q: 내 습도 시스템이 고온에서 95% RH에 도달하지 못하는 이유는 무엇입니까?
A: 상승된 온도에서 극도로 높은 RH에 도달하려면 막대한 증기 생성이 필요합니다. 심리적 한계로 인해 종종 이러한 실패가 발생합니다. 물 공급이 원활하게 흐르고 증기 발생기가 올바르게 작동하는지 확인하십시오. 오염된 습구 센서 또는 크기 조정된 히터 요소로 인해 시스템이 최대 습도를 정확하게 측정하고 달성하지 못할 수도 있습니다.
