การทดสอบวงจรอุณหภูมิสูงและต่ำ: คู่มือฉบับสมบูรณ์สำหรับการทดสอบความน่าเชื่อถือของผลิตภัณฑ์

เวลาเผยแพร่: 2025-09-19

จำนวนการดู: 133

ผู้เขียน: บรรณาธิการเว็บไซต์

ต้นทาง:

เว็บไซต์:

สอบถาม

1. การทดสอบวงจรอุณหภูมิสูงและต่ำคืออะไร?

การทดสอบวงจรที่อุณหภูมิสูงและต่ำ หรือที่เรียกกันว่าการทดสอบวงจรความร้อน เป็นวิธีการทดสอบความน่าเชื่อถือด้านสิ่งแวดล้อมที่ทำให้ผลิตภัณฑ์หรือส่วนประกอบเกิดการเปลี่ยนแปลงซ้ำๆ ที่ควบคุมระหว่างอุณหภูมิสูงและต่ำที่สุดขั้ว

แทนที่จะรักษาอุณหภูมิคงที่ การทดสอบนี้จำลองการเปลี่ยนแปลงสภาพแวดล้อมในโลกแห่งความเป็นจริง เช่น การเปลี่ยนแปลงของอุณหภูมิในแต่ละวัน ความแตกต่างของสภาพอากาศตามฤดูกาล หรือสภาวะการทำงานที่รุนแรง เพื่อประเมินว่าวัสดุและผลิตภัณฑ์สำเร็จรูปทำงานอย่างไรภายใต้ความเครียดจากความร้อนที่เกิดขึ้นซ้ำๆ

ด้วยการหมุนเวียนระหว่างสภาพแวดล้อมที่ร้อนและเย็น ผู้ผลิตสามารถค้นพบจุดอ่อนที่อาจเกิดขึ้น รวมถึงความล้าของวัสดุ การเชื่อมต่อที่หลวม การเบี่ยงเบนของประสิทธิภาพ และข้อบกพร่องทางโครงสร้างที่อาจไม่ปรากฏขึ้นในระหว่างการทดสอบในสภาวะคงตัว

2. การปั่นจักรยานตามอุณหภูมิทำงานอย่างไร (กลไกหลัก)

ตรรกะเบื้องหลังการทดสอบวัฏจักรความร้อนอยู่ที่การตอบสนองทางกายภาพของวัสดุต่อการเปลี่ยนแปลงของอุณหภูมิ

วัสดุที่แตกต่างกันจะขยายตัวและหดตัวในอัตราที่ต่างกันเมื่อถูกความร้อนหรือความเย็น เมื่อรวมเป็นผลิตภัณฑ์เดียว เช่น โลหะ พลาสติก แผงวงจร และกาว อัตราการขยายตัวที่ไม่ตรงกันเหล่านี้จะทำให้เกิดความเครียดภายใน

ในระหว่างรอบการทำซ้ำ:

การเปลี่ยนแปลงของอุณหภูมิทำให้เกิดการขยายตัวและการหดตัวซ้ำหลายครั้ง
ความเค้นภายในสะสมที่จุดประสาน ข้อต่อประสาน และส่วนต่อประสานของวัสดุ
จุดอ่อนจะค่อยๆ พัฒนาเป็นรอยร้าว การหลุดร่อน หรือการทำงานล้มเหลว
ระยะเวลาในการคงตัวที่อุณหภูมิสูงสุดแต่ละระดับช่วยให้มั่นใจได้ว่าตัวอย่างทั้งหมดมีเสถียรภาพทางความร้อน

โดยทั่วไปแล้วพารามิเตอร์การทดสอบที่สำคัญได้แก่:

กำหนดเป้าหมายอุณหภูมิสูงและต่ำ
อัตราความร้อนและความเย็นทางลาด
ระยะเวลาการถือครองในแต่ละอุณหภูมิ
จำนวนรอบการทดสอบทั้งหมด

3. มาตรฐานการทดสอบที่ใช้กันทั่วไป

ห้องทดสอบวัฏจักรอุณหภูมิของ Danble รองรับข้อกำหนดเฉพาะระดับสากลและอุตสาหกรรมอย่างเต็มรูปแบบ เพื่อให้มั่นใจว่าผลการทดสอบมีความสอดคล้องและเป็นที่ยอมรับอย่างกว้างขวาง

IEC 60068-2-14: การทดสอบสภาพแวดล้อมทั่วไปเกี่ยวกับการเปลี่ยนแปลงอุณหภูมิ
GB/T 2423.22: มาตรฐานแห่งชาติสำหรับการทดสอบวงจรอุณหภูมิในประเทศจีน
MIL‑STD‑810H: ข้อกำหนดการทดสอบด้านสิ่งแวดล้อมทางการทหารสำหรับสภาพแวดล้อมที่รุนแรง
JEDEC JESD22‑A104: วงจรความร้อนสำหรับเซมิคอนดักเตอร์และวงจรรวม
ISO 16750-4 และ AEC-Q200: การประเมินความน่าเชื่อถือของอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์
MIL‑STD‑883 วิธี 1010: ข้อกำหนดการหมุนเวียนความร้อนสำหรับอุปกรณ์ไมโครอิเล็กทรอนิกส์

4. การใช้งานทั่วไปในอุตสาหกรรมต่างๆ

การทดสอบวงจรอุณหภูมิใช้กันอย่างแพร่หลายในอุตสาหกรรมที่เสถียรภาพและความปลอดภัยในระยะยาวเป็นสิ่งสำคัญ

ส่วนประกอบยานยนต์และ EV

แบตเตอรี่รถยนต์ไฟฟ้า ตัวควบคุมมอเตอร์ เซ็นเซอร์ วงจรออนบอร์ด และตัวเชื่อมต่อ ล้วนผ่านวงจรความร้อนเพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคงตั้งแต่สตาร์ทขณะเครื่องเย็นไปจนถึงสภาวะการทำงานที่อุณหภูมิสูง

อิเล็กทรอนิกส์และเซมิคอนดักเตอร์

ชิป แผงวงจรพิมพ์ ขั้วต่อ และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคใช้การทดสอบนี้เพื่อตรวจจับความล้าของบัดกรี ความเสียหายของบรรจุภัณฑ์ และการเปลี่ยนแปลงประสิทธิภาพทางไฟฟ้า

อุปกรณ์การบินและอวกาศและการบิน

อุปกรณ์ Avionic ส่วนประกอบดาวเทียม และโมดูลการสื่อสารต้องทนต่อความผันผวนของอุณหภูมิที่รุนแรงในสภาพแวดล้อมที่สูงและนอกอวกาศ

วัสดุใหม่และผลิตภัณฑ์อุตสาหกรรม

โลหะผสม พลาสติก คอมโพสิต กาว และวัสดุปิดผนึกได้รับการทดสอบเพื่อประเมินความเสถียรทางความร้อน ความต้านทานการเสื่อมสภาพ และความทนทานของโครงสร้าง

อุปกรณ์กลางแจ้งและการสื่อสาร

อินเวอร์เตอร์พลังงานแสงอาทิตย์ สถานีฐาน อุปกรณ์ตรวจสอบ และเซ็นเซอร์กลางแจ้งอาศัยการทดสอบวงจรความร้อนเพื่อรักษาการทำงานที่เสถียรในสภาพอากาศที่เปลี่ยนแปลง

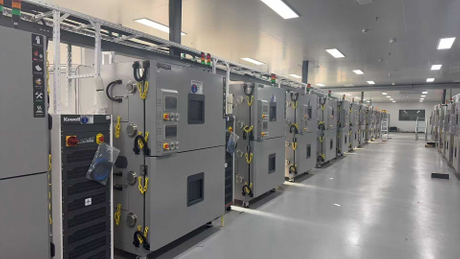

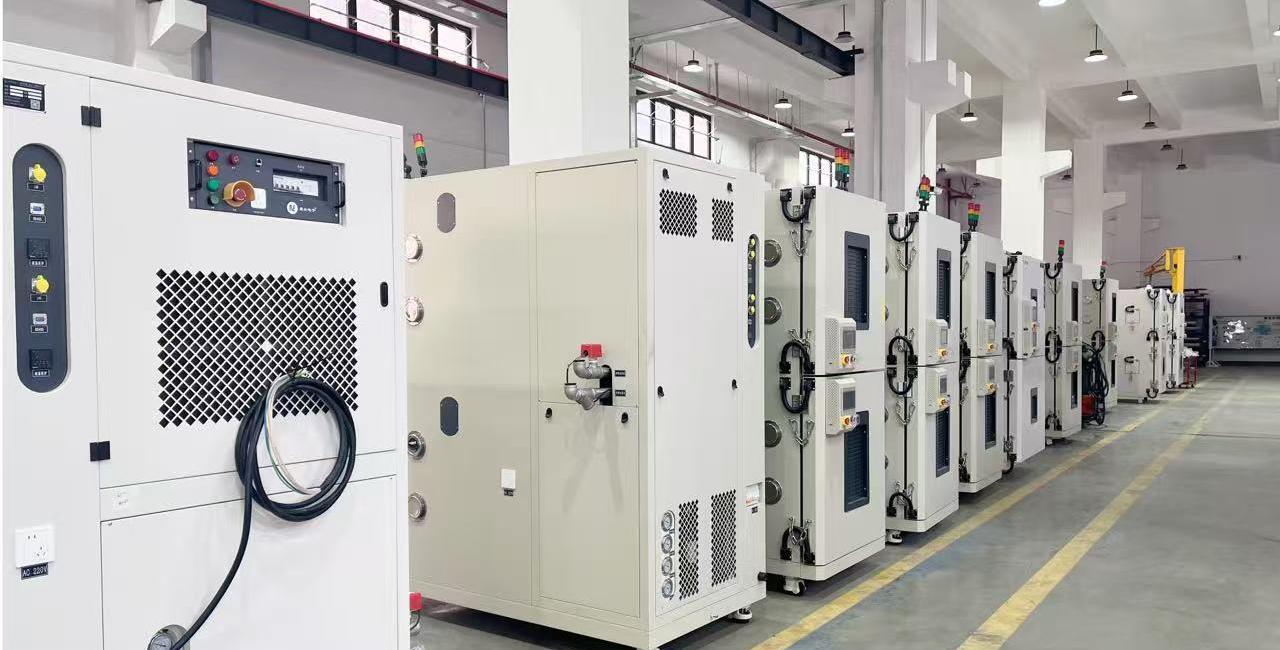

5. ห้องทดสอบวงจรอุณหภูมิ Danble

Danble Instrument นำเสนอห้องวงจรอุณหภูมิประสิทธิภาพสูงระดับมืออาชีพที่ออกแบบมาเพื่อการทดสอบความน่าเชื่อถือที่แม่นยำและทำซ้ำได้

คุณสมบัติที่สำคัญ

การควบคุมอุณหภูมิที่เสถียรและแม่นยำด้วยความสม่ำเสมอสูง
อัตราการทำความร้อนและความเย็นที่ปรับได้เพื่อให้ตรงตามโปรไฟล์การทดสอบที่แตกต่างกัน
ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้รองรับการตั้งค่ารอบหลายขั้นตอน
ภายในเป็นสแตนเลสทนต่อการกัดกร่อนและทำความสะอาดง่าย
การป้องกันความปลอดภัยที่สมบูรณ์ รวมถึงการป้องกันอุณหภูมิเกินและกระแสเกิน
มีจำหน่ายแบบตั้งโต๊ะ แบบตั้งพื้น และแบบวอล์กอินขนาดใหญ่

ทำไมถึงเลือกแดนเบิล?

พื้นที่ทดสอบและช่วงอุณหภูมิที่ปรับแต่งได้สำหรับตัวอย่างที่แตกต่างกัน
การปฏิบัติตามมาตรฐานการทดสอบระหว่างประเทศกระแสหลัก
ระบบทำความเย็นประหยัดพลังงานพร้อมประสิทธิภาพที่มั่นคง
การใช้งานหน้าจอสัมผัสที่ใช้งานง่ายและการบันทึกข้อมูล
การสนับสนุนหลังการขายและบริการสอบเทียบอย่างมืออาชีพ

บทสรุป

การทดสอบวงจรที่อุณหภูมิสูงและต่ำเป็นขั้นตอนสำคัญในการตรวจสอบความน่าเชื่อถือและความปลอดภัยของผลิตภัณฑ์ ช่วยให้ผู้ผลิตระบุความเสี่ยงได้ตั้งแต่เนิ่นๆ ปรับปรุงการออกแบบผลิตภัณฑ์ ลดอัตราความล้มเหลว และเพิ่มความสามารถในการแข่งขันในตลาด

Danble Instrument มุ่งเน้นไปที่อุปกรณ์ทดสอบการจำลองสภาพแวดล้อม โดยนำเสนอโซลูชันการทดสอบวงจรอุณหภูมิที่เชื่อถือได้สำหรับองค์กรทั่วโลก
