Plăcile de circuite imprimate (PCB) și circuitele integrate (CI) sunt coloana vertebrală a electronicii moderne - alimentează dispozitive de la smartphone-uri și purtabile până la sisteme auto și echipamente aerospațiale. Pe măsură ce miniaturizarea componentelor progresează și mediile de operare devin din ce în ce mai dure, nevoia de testare riguroasă a fiabilității nu a fost niciodată mai mare. Camerele de testare a mediului sunt instrumente indispensabile în acest proces, permițând producătorilor să simuleze condiții extreme și să valideze performanța componentelor înainte de lansarea pe piață. Replicând fluctuațiile de temperatură, umiditatea, vibrațiile și coroziunea, aceste camere asigură că PCB-urile și circuitele integrate îndeplinesc standarde stricte de calificare și oferă performanțe consistente în utilizarea în lumea reală.
Nevoia critică de testare de calificare în electronică
PCB-urile și circuitele integrate se confruntă cu o serie de factori de stres de mediu pe parcursul ciclului lor de viață, de la șocul termic în timpul pornirii motoarelor auto până la umiditatea în medii industriale de coastă. Fără testarea adecvată, acești factori de stres pot duce la defecțiuni costisitoare: fisurarea îmbinărilor de lipire, degradarea integrității semnalului, delaminarea componentelor sau defecțiunea completă a circuitului. Testarea de calificare vizează trei obiective de bază:
• Detectarea timpurie a defectelor : identificarea defectelor de material, a inconsecvențelor de proiectare sau a defectelor de fabricație în timpul prototipării reduce costurile de reluare și previne retragerile.
• Conformitate standard : Îndeplinirea standardelor globale – cum ar fi IEC 60068 pentru electronică, AEC-Q100 pentru semiconductori și IPC-TM-650 pentru asamblarea PCB – este obligatorie pentru accesul pe piață.
• Validarea performanței : Asigurarea că componentele rezistă la mediile de operare prevăzute, fie că este -55°C în aplicații aerospațiale sau 85°C/85% RH în electronicele de larg consum.
Datele recente din industrie evidențiază impactul testării inadecvate: până la 30% din defecțiunile electronice provin din stresul mediului, problemele legate de lipirea PCB și degradarea ambalajului circuitului integrat fiind principalii vinovați. Camerele de mediu atenuează aceste riscuri prin accelerarea condițiilor din lumea reală, comprimând anii de expunere în săptămâni de teste controlate.
Metode cheie de testare pentru calificarea PCB și IC
Camerele de testare de mediu sunt proiectate pentru a oferi simulări precise și repetabile ale celor mai solicitante condiții. Mai jos sunt tipurile de teste critice pentru calificarea PCB și IC:
1. Ciclul de temperatură și testarea șocului termic
Fluctuațiile de temperatură sunt una dintre cauzele principale ale defectării componentelor. Camerele cu cicluri de temperatură simulează schimbări de temperatură sezoniere sau operaționale (de exemplu, de la -40°C la +125°C), în timp ce camerele de șoc termic asigură tranziții bruște (de câte 5 minute pe ciclu) pentru a testa rezistența materialului. Aceste teste evaluează:
• Fiabilitatea îmbinărilor lipite, prevenind rosturile reci sau fisurarea de oboseală.
• Integritatea pachetului IC, evitând delaminarea carcaselor din plastic sau ceramică.
• Stabilitatea substratului PCB, asigurând urmele și straturile de cupru să reziste la stresul de dilatare/contracție.
Conformitatea cu standarde precum IEC 60068-2-14 (ciclarea temperaturii) și MIL-STD-810H Metoda 503 (șoc termic) este critică pentru electronica auto și aerospațială.
2. Testarea rezistenței la umiditate
Umiditatea ridicată poate cauza absorbția substratului PCB, coroziunea cuprului și oxidarea pinului IC - toate ducând la degradarea semnalului sau la scurtcircuite. Camerele de umiditate simulează condiții precum 85°C/85% RH (testare la stres accelerat) sau 40°C/93% RH (depozitare tropicală) pentru a valida rezistența la umiditate. Rezultatele cheie includ:
• Verificarea eficienței acoperirii conforme pe PCB-uri.
• Evaluarea sigiliilor ambalajelor IC pentru a preveni pătrunderea umezelii.
• Conformitatea cu standardele IPC-TM-650 2.6.8 și IEC 60068-2-78 (căldură umedă constantă).
3. Vibrații și teste mecanice de efort
PCB-urile și circuitele integrate din dispozitivele portabile sau auto se confruntă cu solicitări mecanice constante din cauza transportului, exploatării sau vibrațiilor. Camerele de testare a vibrațiilor simulează vibrații aleatorii sau sinusoidale (10-2000 Hz) pentru a testa:
• Durabilitatea îmbinărilor de lipit sub oboseală mecanică.
• Stabilitatea amplasării componentelor pe PCB.
• Reținerea integrității semnalului în timpul vibrațiilor.
Această testare se aliniază cu standardele precum IPC-TM-650 2.6.3 (vibrații) și asigură că componentele suportă cerințele mecanice din lumea reală.
4. Testare de coroziune și contaminare
În mediile industriale sau de coastă, spray-ul de sare, praful sau vaporii chimici pot coroda urmele PCB și conectorii IC. Camerele de pulverizare cu sare (conform ASTM B117) simulează aceste condiții pentru a valida integritatea acoperirii și rezistența la coroziune a materialului - critice pentru electronicele auto și maritime.
Sprijinirea calificării de încredere cu echipamente de precizie

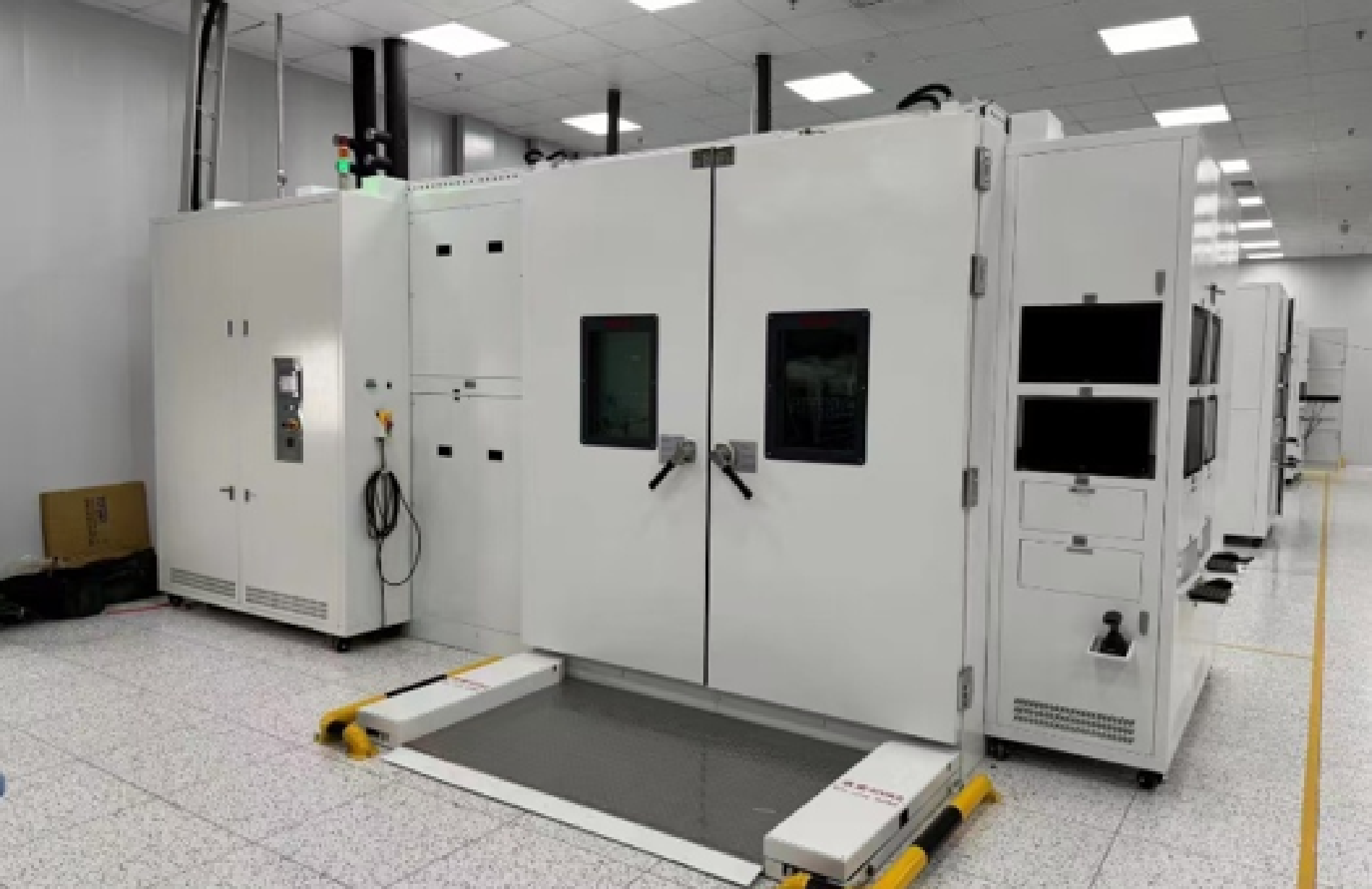

Pentru producătorii care doresc să implementeze aceste teste riguroase, este esențial un parteneriat cu un furnizor care înțelege cerințele specifice pentru electronice. Danble Instrument , cu accent pe soluții de testare a mediului, oferă camere specializate concepute pentru a satisface cerințele unice ale calificării PCB și IC. Sistemele lor de cicluri de temperatură și șoc termic oferă un control ultra-precis și profiluri de testare personalizabile, în conformitate cu standardele IEC, AEC-Q și IPC. Aceste camere sunt proiectate pentru a susține teste consecvente și repetabile - de la laboratoarele de cercetare și dezvoltare la linii de producție de mare volum - ajutând producătorii să valideze fiabilitatea componentelor cu încredere.
Cu aplicații în sectoarele electronice de larg consum, auto și aerospațial, soluțiile Danble acordă prioritate preciziei și durabilității, reflectând angajamentul companiei de a sprijini căutarea calității de către industria electronică. Prin integrarea senzorilor avansati și a capacităților de achiziție de date, camerele acestora permit monitorizarea în timp real a condițiilor de testare, asigurând transparența și trasabilitatea pe tot parcursul procesului de calificare.
Concluzie
Pe măsură ce electronicele devin mai integrate în sistemele critice, rolul camerelor de testare de mediu în calificarea PCB și IC devine din ce în ce mai vital. Aceste instrumente nu numai că asigură conformitatea cu standardele globale, ci oferă și puterea producătorilor să livreze produse care să reziste rigorilor utilizării în lumea reală. De la ciclul de temperatură la testarea vibrațiilor, fiecare simulare joacă un rol cheie în identificarea punctelor slabe, validarea performanței și construirea încrederii clienților.
Investind în echipamente de testare a mediului de precizie, producătorii de electronice pot reduce riscurile de defecțiune, pot accelera timpul de lansare pe piață și pot câștiga un avantaj competitiv într-o industrie cu evoluție rapidă. Parteneri precum Danble Instrument susțin această misiune prin furnizarea de soluții adaptate nevoilor unice de calificare PCB și IC - oferind fiabilitatea și acuratețea cerute de electronica modernă.
